图解设计模式

约 873 字大约 3 分钟

2025-11-27

前言

理解类之间的关系
理解时序图的画法
本书代码均以java的形式呈现

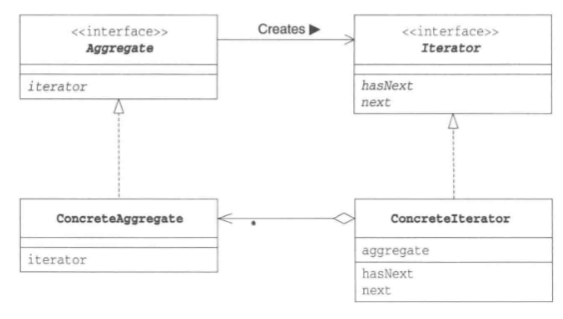

设计模式一：Iterator模式

类似于C++的迭代器模式

类似于书架放书的代码示例

都是对抽象的集合和迭代器的扩展。

适配器模式：利用中间层弥补两层之间差异做一道转换。

Adapter模式也叫包装器模式。。

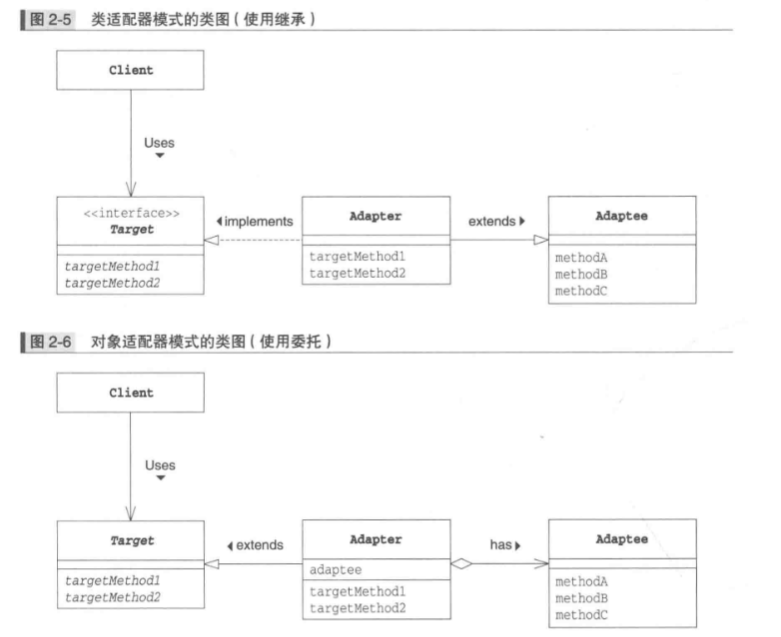

类适配器模式(使用继承的适配器)

对象适配器模式(使用委托的适配器)

父类中定义流程处理的框架，在子类中实现。

AbstractDisplay仅有display实现了，其余是抽象接口，其余接口交给了其子类自身实现。

声明抽象就是让子类自身进行实现。

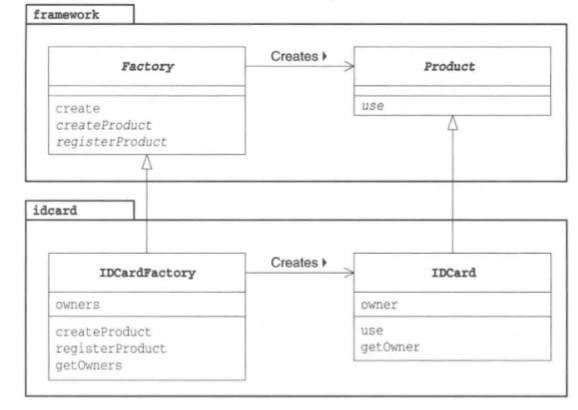

简单工厂模式

继承抽象类，抽象类中写有create函数，有两个抽象类一个工厂抽象类一个产品抽象类

实例工厂会生成对应的产品也就是产品和工厂是一对一的关系，一个产品对应一个工厂

有三种生成实例的办法：指定为抽象方法，强制子类实现

采用默认处理，也就是基类设置一个默认函数，是否多态由子类决定

基类的创建方法不创建改为抛出错误，当程序运行到对应位置的时候就会报错

单例模式

单例模式的构造函数是虚拟函数不能直接创建，用geinstace方法让其调用，并且声明为静态成员函数

Singleton模式对实例的数量设置了限制。

1、对象种类繁多，无法将它们整合到一个类中

2、难以根据类生成实例时

3、想解耦框架与生成的实例时

Manager类使用Product接口复制实例，一旦在类中使用到了别的类名，就意味着该类与其他类紧密地耦合在了一起。

java准备了复制实例的clone方法，想要调用clone方法，被复制的类必须实现java.lang.Clonable接口，不论被复制对应是否实现还是某个父类实现接口

要注意clone的浅复制行为，直接有特殊初始化要求的类需要自实现clone()

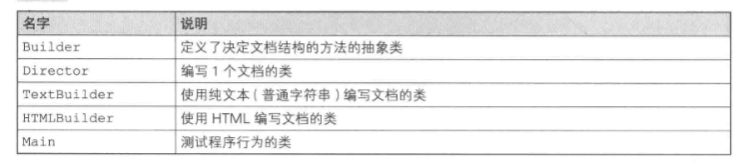

builder是一个抽象类只声明了方法

builder里面会声明一些创建成员的基本方法的抽象。

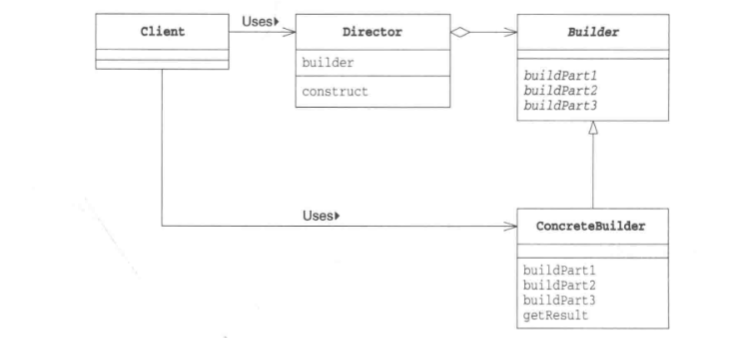

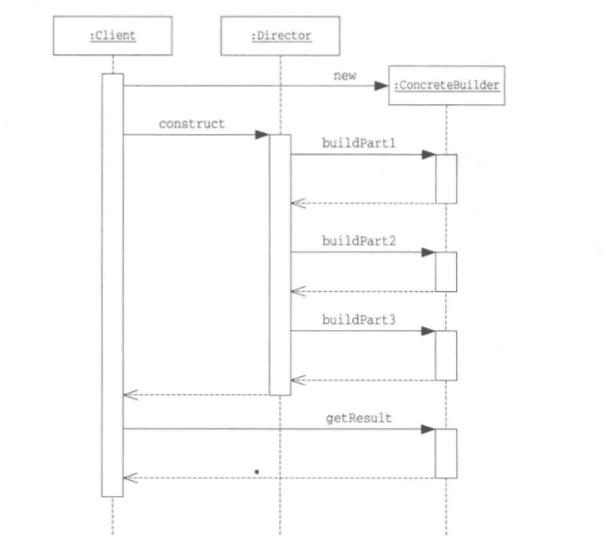

主要包括建造者具体建造者和监工等。
